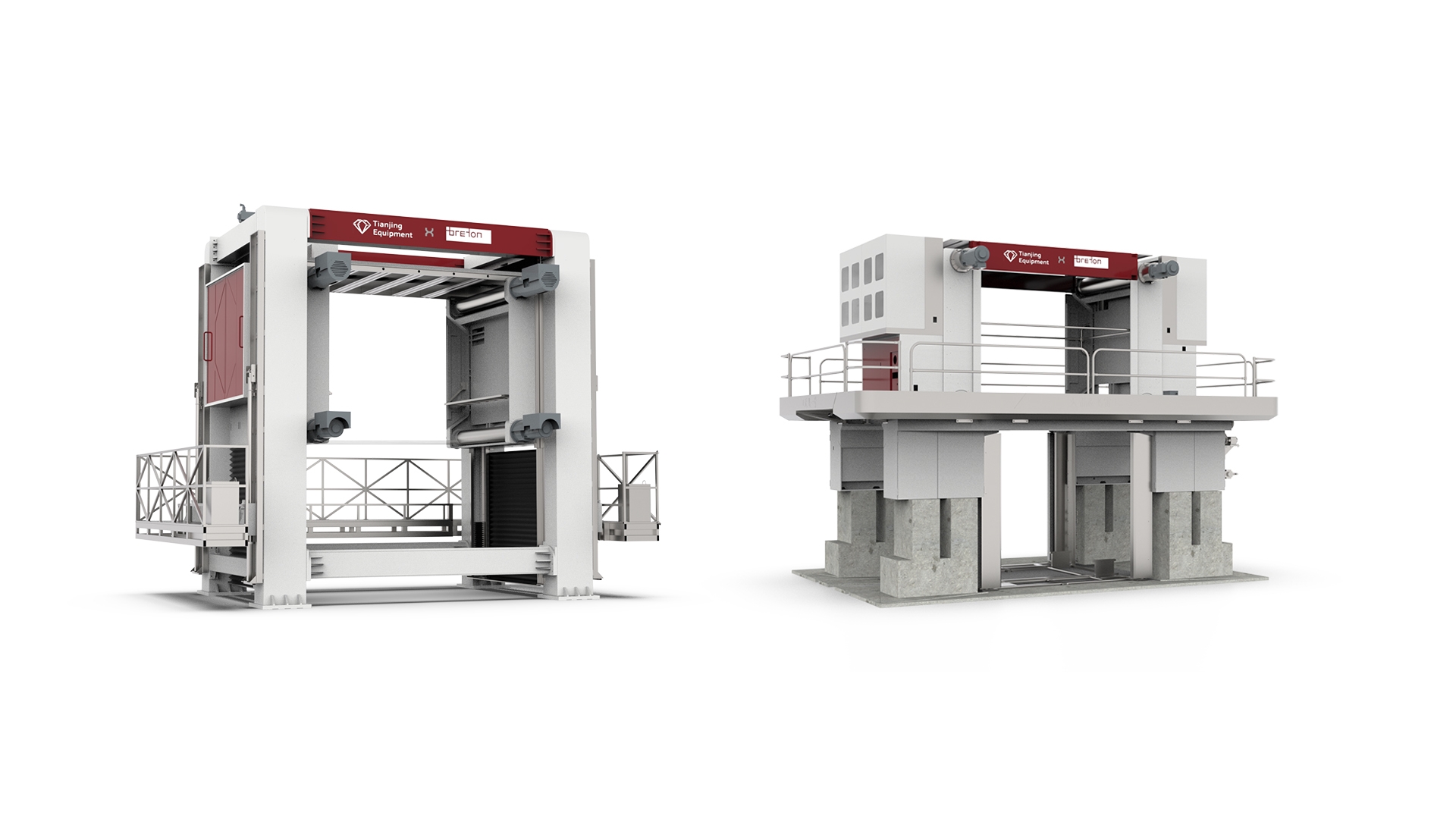

Microwire

Châssis à fil ultra-mince pour blocs de marbre et de travertin.

Conçu par Tianjing Equipment et désormais distribué par Breton, Microwire intègre l’expérience acquise à travers plus de 65 installations opérationnelles.

Microwire

Pourquoi la choisir

  • 1
    Rendement maximal
  • 2
    Partenaire de référence
  • 3
    Formation, accessoires et services
  • 4
    Gestion logistique à 360°
  • 5
    Conformité aux normes CE

Tirez le meilleur parti de vos blocs de marbre

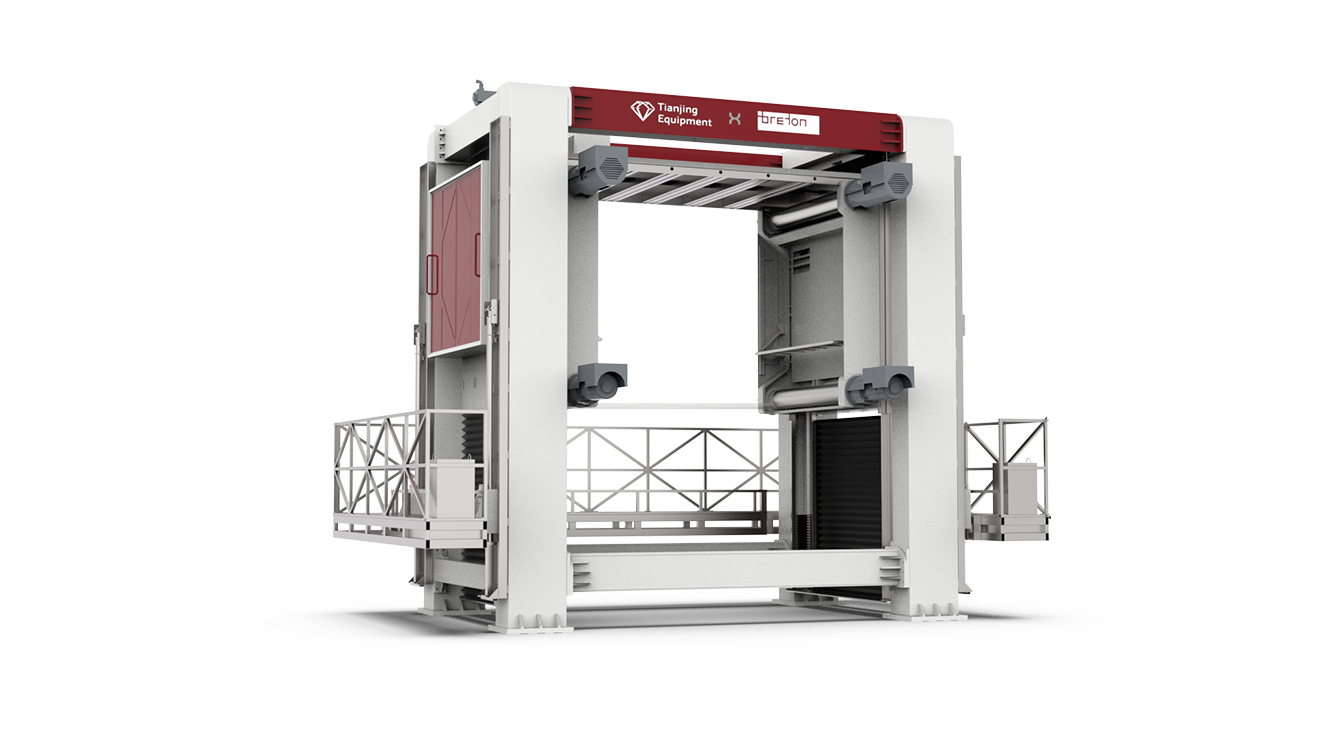

Conçu par Tianjing Equipment et désormais distribué par Breton, Microwire est un châssis à fil ultra-mince diamanté destiné aux blocs de marbre et de travertin, intégrant l’expérience acquise à travers plus de 50 installations opérationnelles.

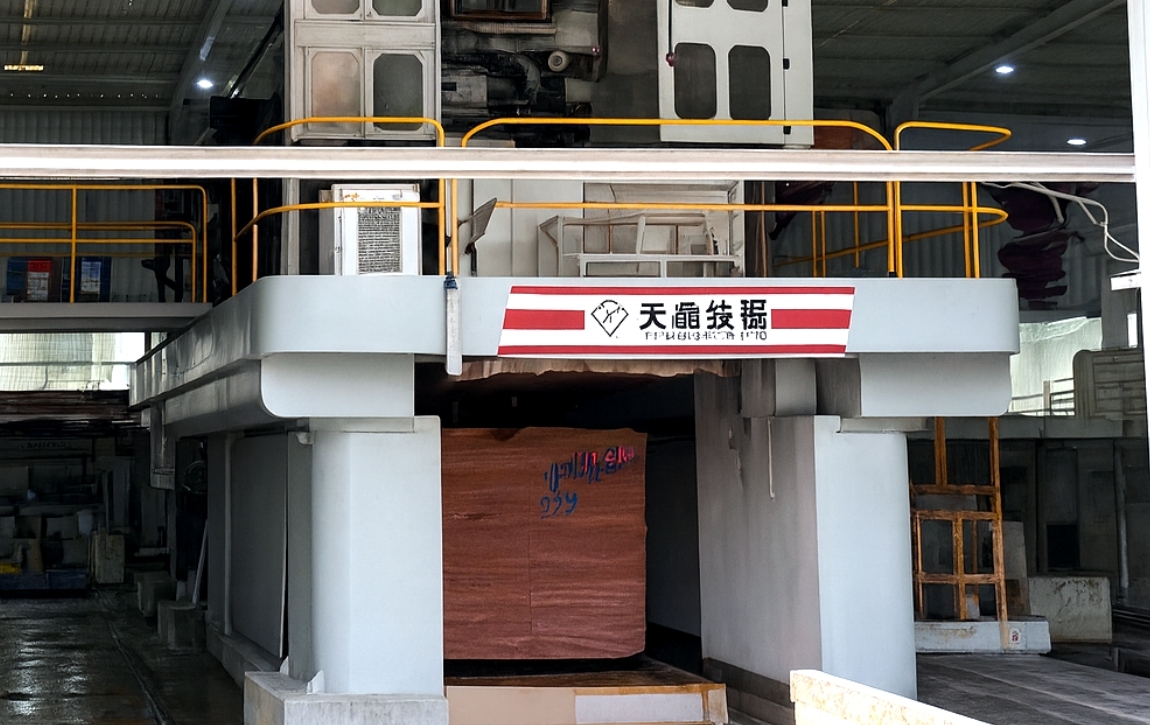

Microwire, équipée d’un système de levage du bloc, peut usiner des blocs jusqu’à 3 500 × 2 000 × 2 100 mm (H).

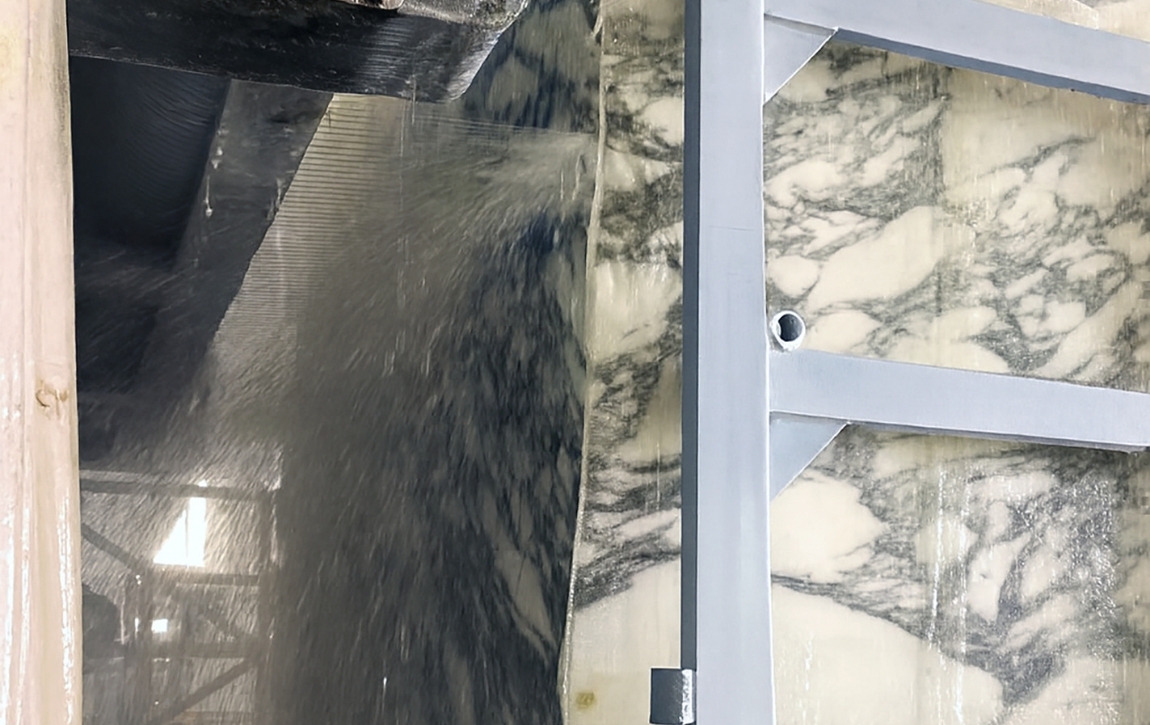

L’épaisseur de coupe varie selon le pas des gorges des rouleaux de guidage motorisés. Avec un pas standard de 3,5 mm et un fil de 0,55 mm de diamètre, il est possible de scier des épaisseurs commerciales de 20, 30, 40 et 50 mm.

Le diamètre du fil diamanté est disponible en plusieurs dimensions ; le plus couramment utilisé est le diamètre de 0,55 mm, qui génère une perte de coupe de 0,6 mm.

Le package de fourniture Breton comprend tout le nécessaire pour démarrer et exploiter en toute sécurité le châssis à fil ultra-mince. Il inclut la machine, les différents équipements complémentaires, un jeu de fils diamantés ainsi que les services d’installation, de mise en route et de formation du personnel.

En option, le système de filtration de l’eau prolonge la durée de vie des fils diamantés et protège les rouleaux de guidage, évitant le risque de sortie du fil des gorges. Développé en collaboration avec Tianjing, le système est conçu pour traiter l’eau provenant des installations de recyclage déjà présentes dans la scierie, garantissant un débit supérieur à 900 litres par minute avec un niveau de turbidité (FTU) ≤ 20.

Le châssis et ses accessoires sont conformes aux normes de sécurité et respectent la Directive Machines 2006/42/CE.

Typologie

Machine multi-fils

Spécificités Technologiques

  • Réalisée en acier, elle offre une résistance élevée aux déformations dues aux charges de travail ainsi qu’une grande précision de coupe.

    / 01
    Structure porteuse optimisée par calculs FEM

  • Réalisé en fonte et composé de deux structures reliées entre elles, il assure une excellente résistance aux vibrations.

    / 02
    Quadrilatère de coupe monobloc

  • Équilibrés dynamiquement et entraînés par des servomoteurs brushless, ils offrent une résistance accrue aux déformations.

    / 03
    Rouleaux de guidage en acier

  • Il préserve l’intégrité du fil diamanté et garantit la continuité du processus de production.

    / 04
    Système de contrôle de la tension du fil

  • Elle permet à l’opérateur d’interagir de manière simple et efficace avec la machine et le processus de sciage du bloc.

    / 05
    Interface HMI intuitive

  • Inclus en tant qu’accessoire, Breton Pulse est le logiciel intelligent de surveillance et de diagnostic conçu pour garantir le contrôle en temps réel des performances du processus. Grâce à la collecte continue des données provenant des capteurs et des commandes CNC, le système permet d’analyser l’état de fonctionnement et d’optimiser l’efficacité du processus.

    / 06
    Breton Pulse

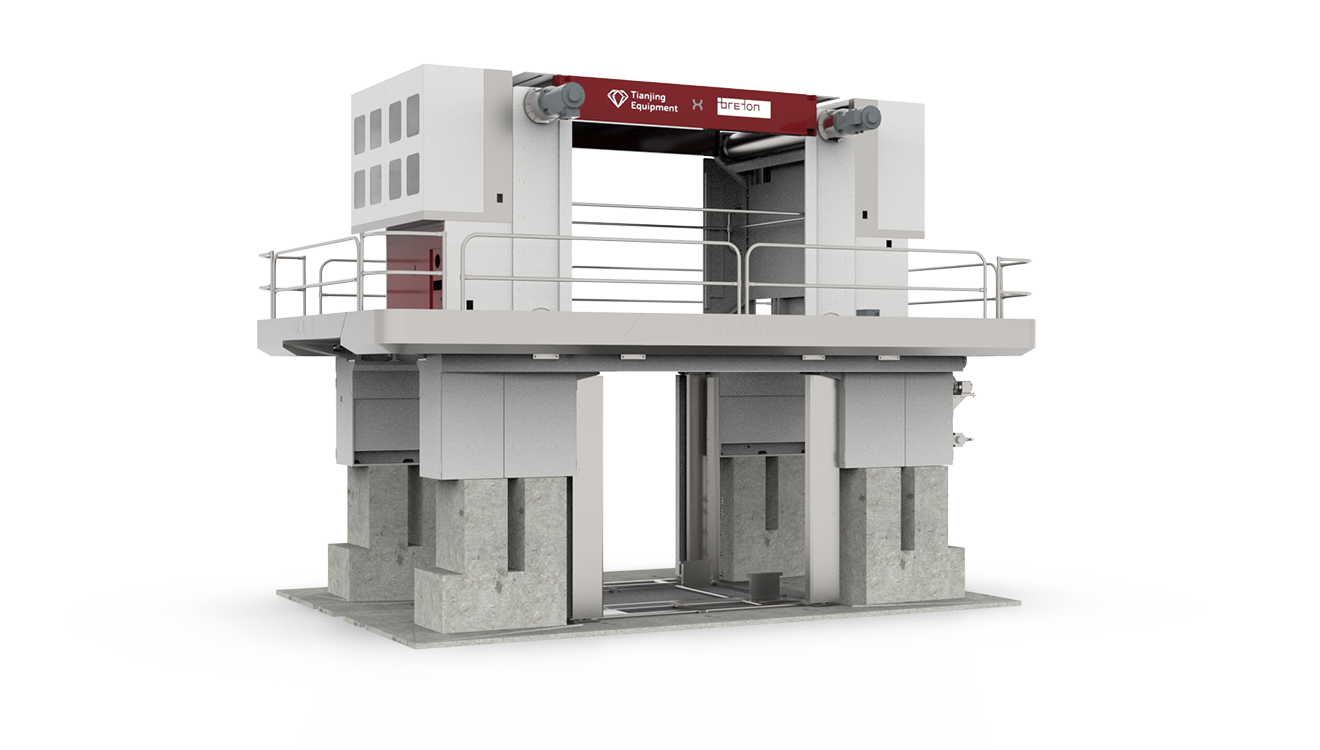

Autres versions de Microwire

Microwire
Tableau comparatif des versions
Microwire
Max. dimensions of the block (length)
3500 mm
Max. dimensions of the block (width)
2000 mm
Max. dimensions of the block (height)
2100 mm
Min. cutting thickness
10 mm
Max. cutting thickness
50 mm
Min. wire lifting/lowering speed
0
Max. wire lifting/lowering speed
450 mm/h
Max. wire peripheral speed
35 m/s
Roller diameter
310 mm
Diameter of the diamond wire (new wire)
1 mm
Total installed power
297 kW
Water requirement
800 l/min
Overall dimensions (length)
9000 mm
Overall dimensions (width)
5050 mm
Overall dimensions (height)
6400 mm

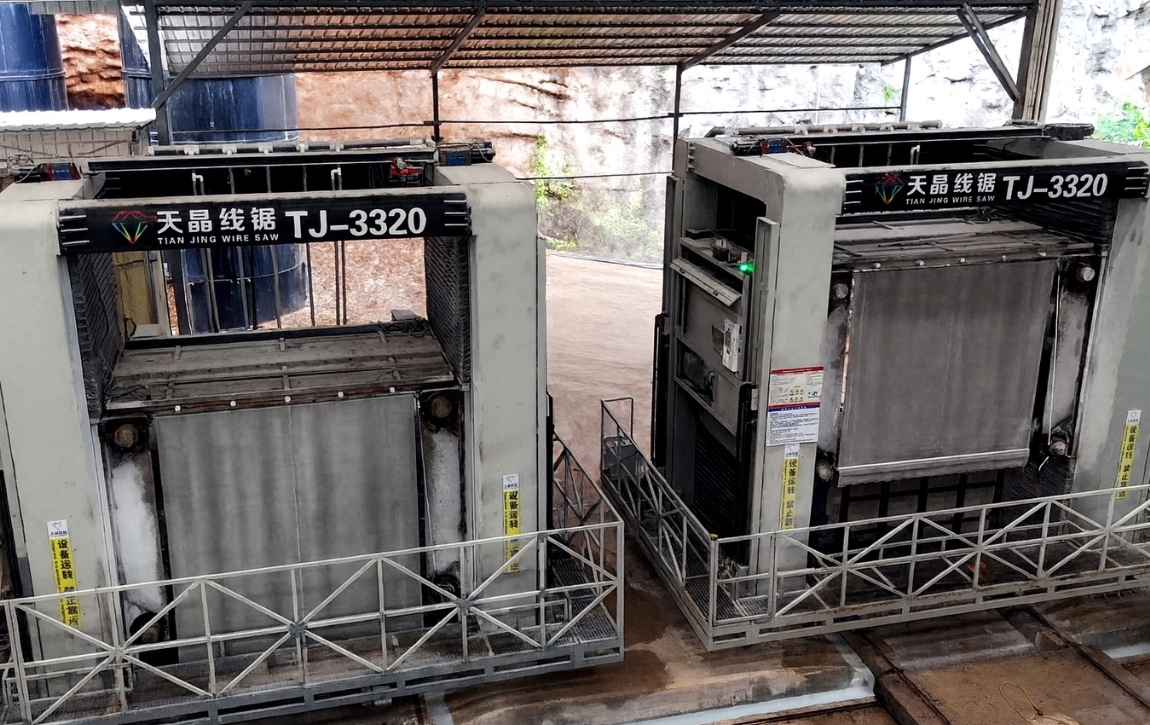

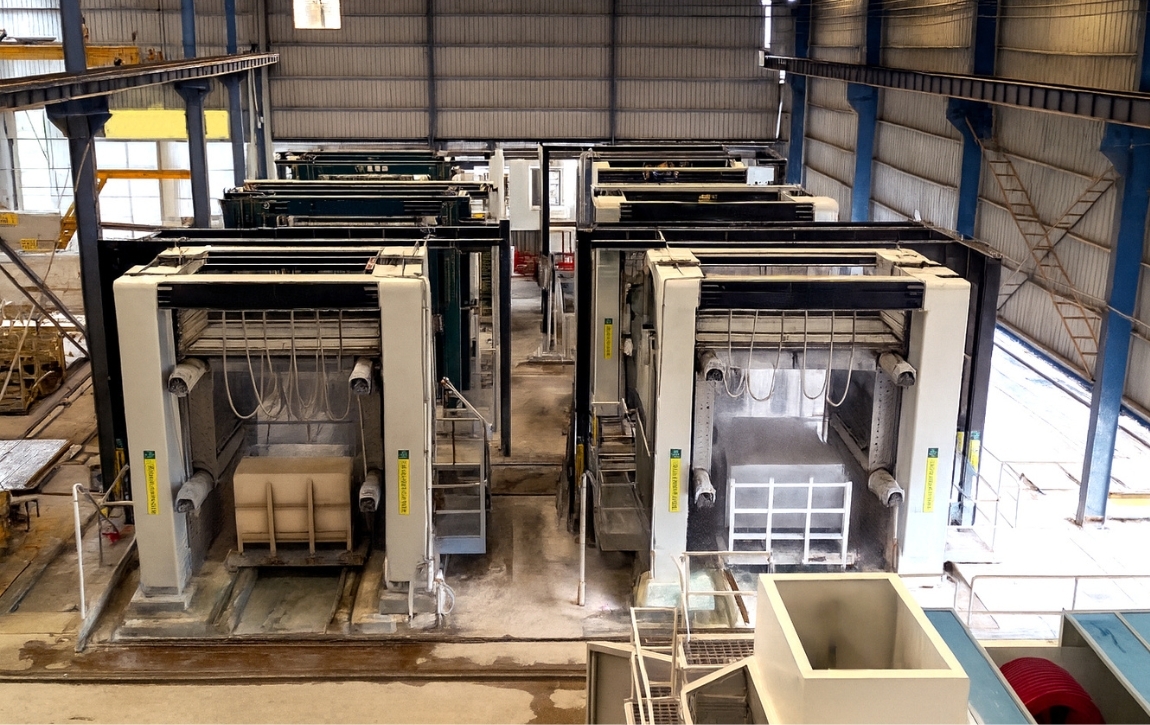

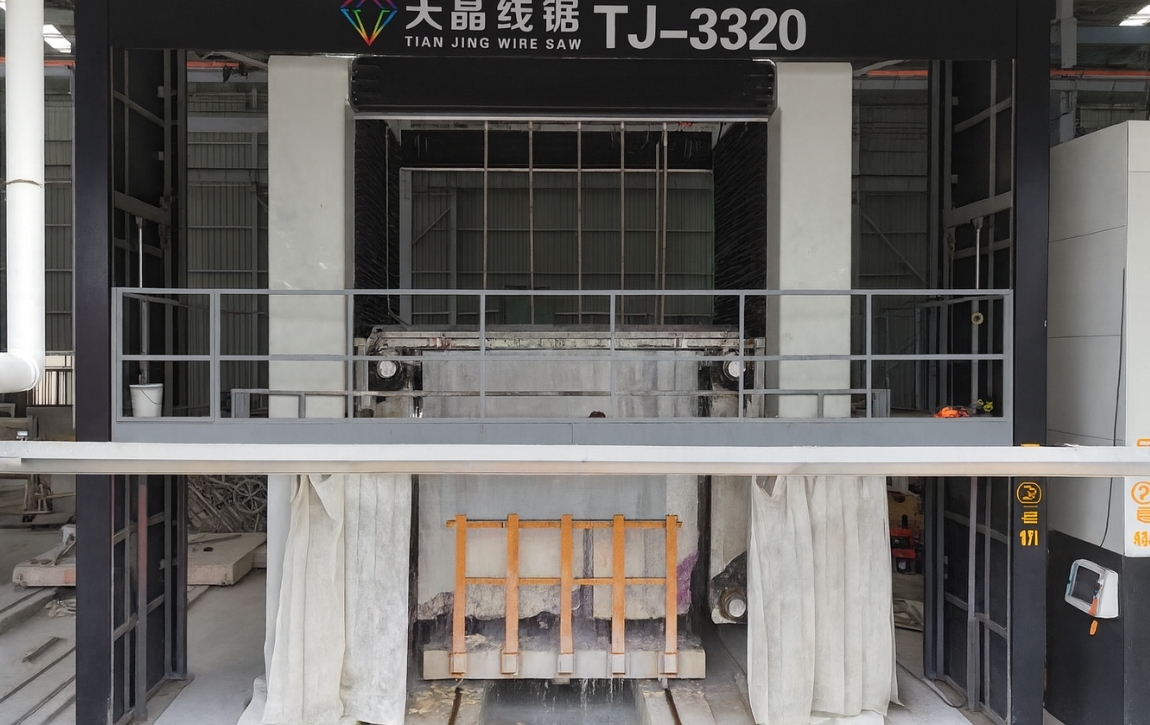

Quelques installations
