Centro de corte waterjet 5 eixos com cabeça ultracompacta, ideal para cortes complexos em todos os tipos de materiais.

Breton Hydra é o centro de corte waterjet de 5 eixos projetado para o processamento de pedra natural, quartzitos, cerâmicas e materiais aglomerados.

Breton Hydra

Porquê escolhê-la

1

Usinagem de alta precisão
2

Bomba de alto nível para desempenho fiável
3

Capacidade de corte em esquadria a 45°
4

Sistema de segurança avançado
5

Controles Mitsubishi

Água que molda a perfeição

Desenvolvida para operações complexas que exigem precisão absoluta em fabshops.

Breton Hydra é o centro de corte waterjet de 5 eixos projetado para o processamento de pedra natural, quartzitos, cerâmicas e materiais aglomerados.
A estrutura em ponte rígida, a cuba integrada e a mesa com ripas galvanizadas garantem estabilidade, proteção das placas e operação segura.

A cabeça ultracompacta com cinemática avançada (C ±540°, A ±60°) permite realizar geometrias complexas e cortes inclinados extremos com tolerância de até ±0,1 mm.
O exclusivo sistema MiterWave Touch corrige dinamicamente a posição dos eixos, assegurando cortes a 45° sempre perfeitos, mesmo em materiais finos ou não planos.

Fornecida de série, a bomba KMT Streamline SL-VI opera até 3.800 bar / 60.000 psi, garantindo cortes rápidos e precisos, com continuidade produtiva mesmo em aplicações mais exigentes.
Complementando o equipamento, o dosador eletrônico com sistema Safety interrompe o jato na ausência de abrasivo, protegendo a peça e reduzindo os custos operacionais.

O controle do processo é gerenciado por meio do software CAD/CAM ZM Technologies ou Taglio Logotag, o qual automatiza toda a programação: desde a importação DXF até a geração do código ISO pronto para o CNC.

O resultado: cortes limpos, rápidos e repetíveis, com desperdício mínimo, máxima produtividade e acabamentos de alta qualidade.

Materiais

Pedra aglomerada

Mármore

Granito

Cerâmica

Quartzito

Processos

Setores industriais

Produtos acabados

Destaques tecnológicos

Graças aos amplos percursos dos eixos C (±540°) e A (±60°), o Breton Hydra lida facilmente com geometrias complexas e cortes inclinados extremos, incluindo ângulos e furos cônicos, com tolerância de até ±0,1 mm (com compensação) em 4×2 m. O equipamento inclui válvula pneumática ON/OFF com segurança intrínseca, câmara de mistura para um jato estável e durável, além de um conjunto de tubos de focalização (um principal e outro de reserva).

/ 01

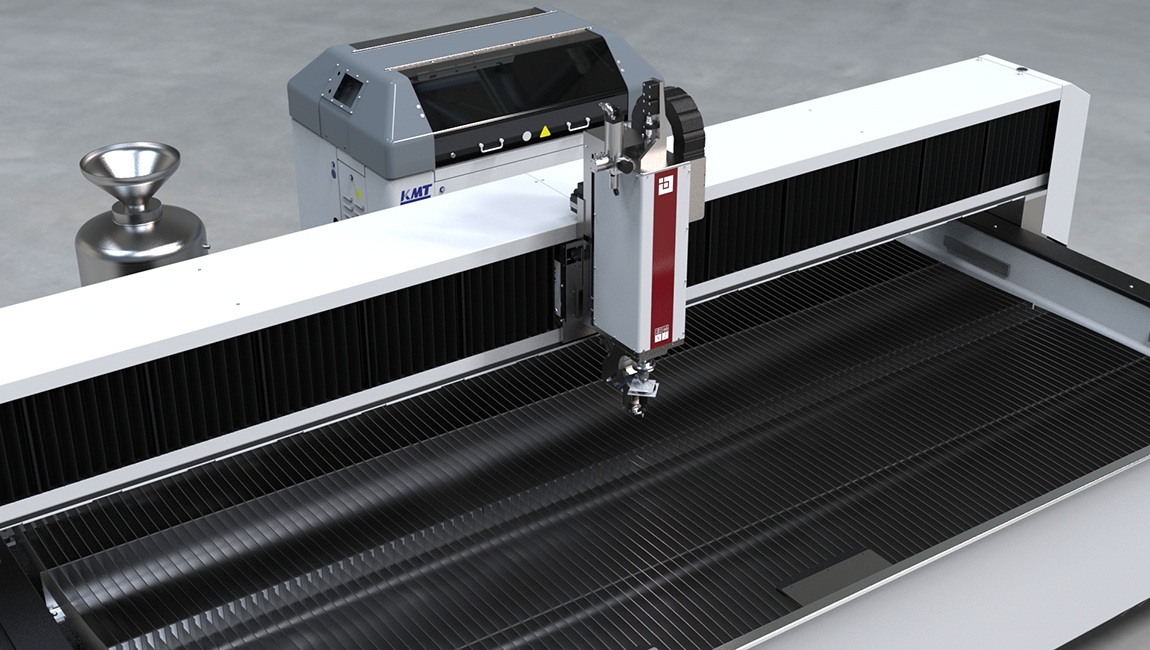

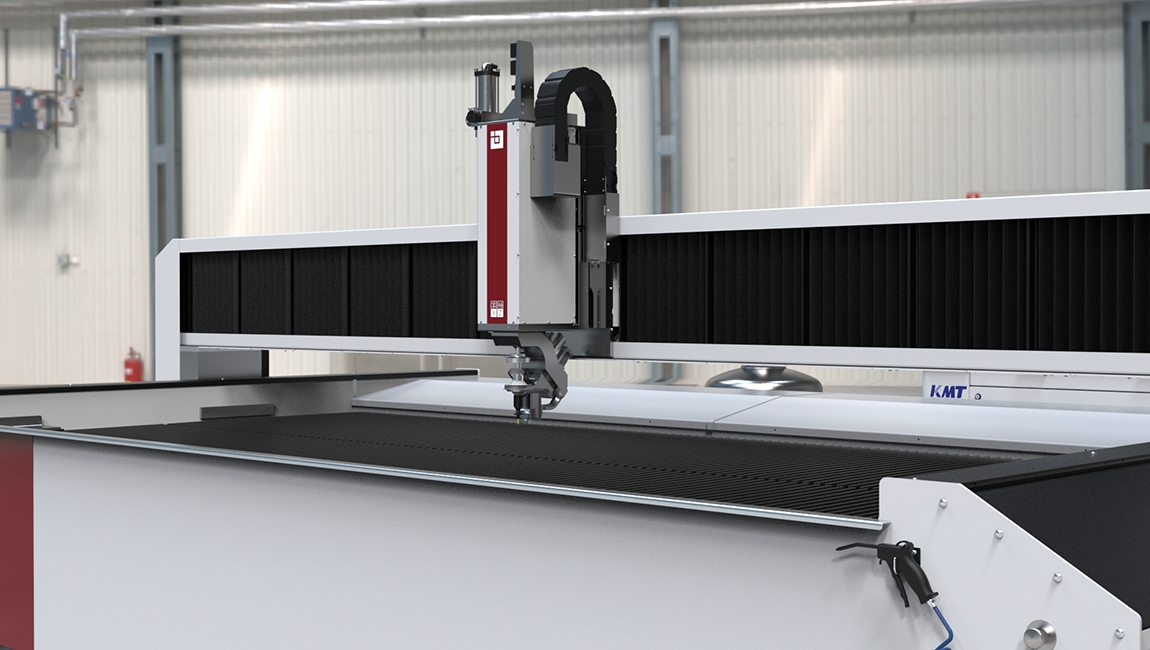

Cabeça ultracompacta de 5 eixos com cinemática avançada
Fornecida de série, oferece cortes rápidos e de alta qualidade graças à pressão de até 3.800 bar / 60.000 psi. Reduz o consumo de abrasivo, garante alta confiabilidade mesmo em uso intenso e simplifica a manutenção, otimizando os custos operacionais e a produtividade geral.

/ 02

Bomba KMT Streamline SL-VI
O exclusivo dispositivo de leitura decimal da superfície comunica-se com o controlo numérico, corrigindo em tempo real as posições dos eixos para garantir que o corte mantenha sempre o ângulo correto. O sistema permite cortes chanfrados perfeitos de 45°, mesmo em materiais finos ou irregulares.

/ 03

Sistema MiterWave Touch para cortes inclinados
O sistema interrompe automaticamente o fluxo de água na ausência de abrasivo, prevenindo quebras ou danos ao material em processamento. Isso reduz desperdícios e retrabalhos, preserva a integridade da peça e garante produção contínua, ao mesmo tempo em que reduz significativamente os custos operacionais.

/ 04

Dosador eletrônico com sistema Safety

Outras versões de Breton Hydra

Centro de corte waterjet 5 eixos com cabeça ultracompacta, ideal para cortes complexos em todos os tipos de materiais.

Tabela comparativa de versões

	Breton Hydra
Average sound pressure level while cutting	85 dB
Average sound pressure level on the pump	82 dB
Dimensions of the worktop (height)	830 mm
Overall dimensions (length)	3210 mm
Overall dimensions (width)	5560 mm
Overall dimensions (height)	2460 mm
Mass	6000 kg
Capacity of the external tank for the abrasive	500 kg
Pump type	STREAMLINE SL-VI
High-pressure pipe heigth	4000 mm
Number of pressure intensifiers	1
"X" axis max. displacement speed	30000 mm/min
"Y" axis max. displacement speed	30000 mm/min
"Z" axis max. displacement speed	8000 mm/min
"Z" axis travel	300 mm
