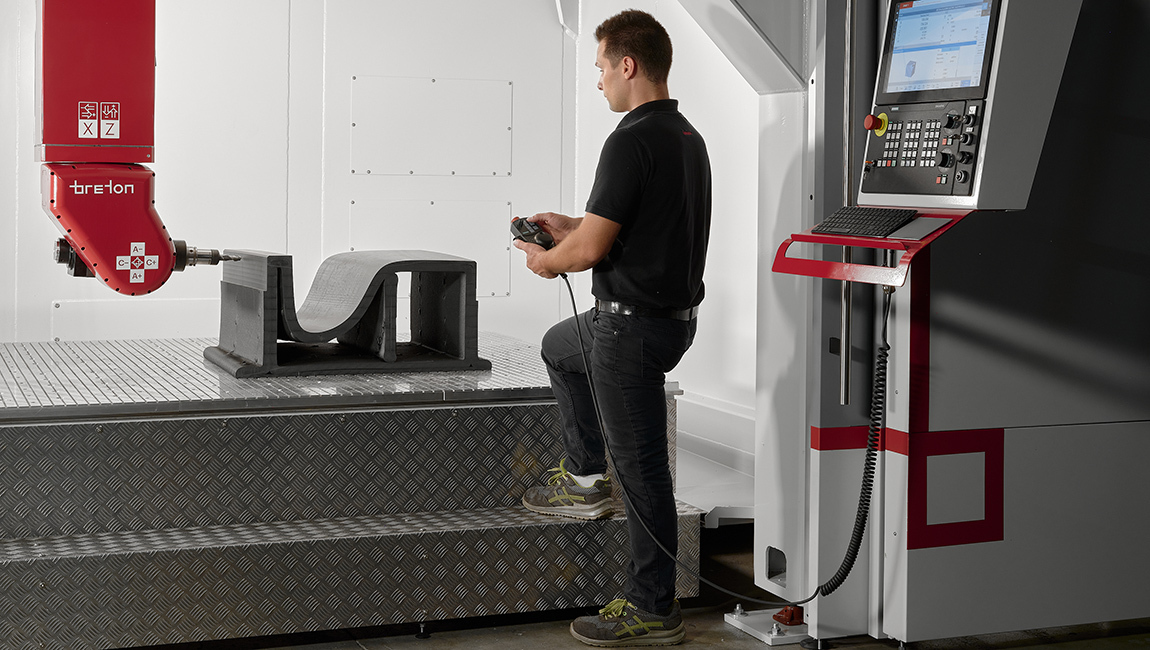

Centro de usinagem vertical de 5 eixos

Centro de usinagem vertical de ponte com 5 eixos altamente dinâmico

Concebido para ultrapassar os limites comuns desta categoria de produtos: robustez reduzida e fraca durabilidade ao longo do tempo. Graças ao seu design optimizado, o Breton Hawx não só é mais rígido e estável, como também oferece uma excelente relação tamanho/área de trabalho. É fácil de integrar em todos os ambientes de produção, chegando já montada e testada; não necessita de fundações especiais e tem um tempo de entrada em funcionamento muito rapido.

A Hawx E1 é construído com uma estrutura monolítica autoportante, cujo núcleo central lhe confere robustez e permite um fácil manuseamento.

A Hawx E2 tem um modelo básico feito com uma estrutura monolítica autoportante, que pode ser enviada totalmente montada e alargada ao longo do curso X da máquina com a adição de outras bases modulares.

Ambas as versões da máquina são construídas com uma arquitetura box-in-box que garante um aumento considerável da rigidez do conjunto feixe-portador-RAM.

Impressora 3D para a produção em grande escala de materiais termoplásticos

Genesi é a gama de produtos da Breton dedicada ao sector de fabricação aditiva. Partindo da análise dos processos de extrusão, a Breton desenvolveu uma vasta gama de centros de maquinas para explorar o potencial da "Grande Produção Aditiva" em materiais termoplásticos. A Breton Genesi está disponível em várias versões:

A versão Genesi E2 tem uma capacidade máxima de extrusão de 60 kg/h e apresenta uma gama composta por 3 modelos, que se diferenciam em termos de dimensões de trabalho, área de implantação e possibilidade de realizar também operações de fresagemento. Genesi E2+M é o modelo E2 que pode efetuar também processos de fresagemento.

A versão Genesi E3 tem uma capacidade máxima de extrusão de 200 kg/h e apresenta uma gama composta por 2 modelos, que se diferenciam em termos do tipo de processamento possível: apenas impressão aditiva ou também com capacidade de fresagemento.

Centro de usinagem vertical modular de 5 eixos em ponte com elevada dinâmica e precisão

As cuidadosas escolhas técnicas permitiram combinar impulso e força com dinâmica e precisão para obter um ótimo desempenho em operações de desbaste, semi-acabamento e acabamento em peças de médias e grandes dimensões em aço, ligas leves ou compósitos especiais.

A Matrix E3 é utilizada em aplicações que requerem trabalhos de alta precisão em peças de grandes dimensões, tais como na indústria aeroespacial (trabalhos de estruturas e ferramentas), automóvel (prototipagem de alta precisão, moldes e estruturas compostas), fabrico de ferramentas e engenharia de precisão em geral.

Os motores Dual Drive garantem potência e precisão: movem-se em conjunto para um impulso máximo quando a trabalho exige um esforço significativo, ou trabalham "em pré-carga" quando a máquina está a efetuar trabalhos de alta precisão.

As tecnologias Breton, como a High Dynamics e a Thermal Shield, garantem acabamentos de superfície superiores.

Centro de usinagem vertical de ponte de 5 eixos altamente dinâmico e preciso

Disponível em diferentes configurações para melhor responder às necessidades de aplicações específicas, incluindo o trabalho de moldes, aeroestruturas e material compósito. É particularmente adequado para operações de desbaste, semi-acabamento e acabamento de alto avanço em peças de tamanho médio feitas de aço, ligas leves e compósitos especiais.

A construção numa só peça assegura uma maior rigidez da máquina. Os motores directos em todos os eixos lineares aumentam a precisão e a dinâmica, eliminando as folgas e as vibrações provocadas pelas correias.

O controle da expansão térmica é assegurado pela estrutura termosimétrica e pela tecnologia Thermal Shield, que aumenta a precisão e a repetição ao longo do tempo. O centro de trabalho Matrix E1 é entregue já montado e pode ser instalado em fundações planas, o que significa reduzir para metade o tempo e os custos de instalação.

Centro de usinagem vertical de ponte de 5 eixos altamente dinâmico e preciso

É o resultado de cuidadosas escolhas técnicas que combinam impulso e robustez com dinâmica e precisão para obter um ótimo desempenho em operações de desbaste, semi-acabamento e acabamento de alto avanço em peças de médias e grandes dimensões em aço, ligas leves ou compósitos especiais.

A Matrix E2 é a solução ideal para aplicações que requerem alta precisão em peças de médio a grande porte, como na indústria aeroespacial (usinagem de estruturas e ferramentas), fabricação de moldes de grande porte, automotiva (moldes extremamente precisos e componentes compostos) e engenharia de precisão em geral.

Para garantir um acabamento superficial superior, a Matrix E2 utiliza as tecnologias High Dynamics e Thermal Shield, ambas

Centro de usinagem vertical multitarefa com mesa rotativa e barra de torneamento independente

Efetua operações de fresamento, torneamento e retificação de alta precisão e proporciona um desempenho altamente eficiente em ligas leves, aço e superligas. Concebido para trabalhar com uma dinâmica elevada (cliques, acelerações e velocidades) sem a utilização de motores lineares, garante uma economia de energia significativa e fornece todo o impulso necessário, mesmo nas operações mais pesadas.

A estrutura rígida monobloco em Metalquartz garante a máxima rigidez e estabilidade e permite ao operador acessar à máquina de forma cómoda e segura, mantendo a ergonomia e a visibilidade da peça.

A gama Ultrix inclui três modelos, o maior dos quais é capaz de trabalhar peças até 1.600 mm de diâmetro.

Centro de usinagem vertical de 5 eixos com ponte altamente dinâmico

O design adequado para peças de grandes dimensões, os fusos motorizados até 40 kW e o grau de robustez adequado permitem operações de fresamento e corte a alta velocidade em elementos com formas 3D complexas, tais como ligas leves, resinas e materiais compósitos.

Com uma velocidade de eixo linear até 80 m/min e uma cabeça rotativa basculante que pode rodar ± 200° em torno do eixo C e 0°/+115° em torno do eixo A, assegura um excelente desempenho em termos de dinâmica e precisão na maquinação de perfis complexos.

Permite a utilização de fusos com 40 kW de potência a 28.000 rpm, conferindo à máquina uma capacidade de remoção considerável. A versão maior oferece volumes de maquinação consideráveis, até 8.000 x 4000 mm de superfície com 2000 mm de altura.

Centro de usinagem vertical modular de 5 eixos com ponte de alta potência e alta precisão

Uma combinação de potência e precisão em grandes dimensões para obter o máximo desempenho em operações de desbaste, semi-acabamento e acabamento em peças feitas de materiais resistentes, aço ou ligas metálicas.

Também disponível na versão de fresamento e torneamento (Flymill MT), combina as funções de um torno vertical com as de uma fresadora contínua de 5 eixos, alargando a gama de operações que podem ser realizadas com uma única configuração. Flymill é o centro de usinagem projetado para usinar peças de grande volume e realizar operações em materiais resistentes que exigem alta potência e torque.

Caracteriza-se pela possibilidade de combinar operações de fresamento e torneamento numa única configuração, explorando as potencialidades da mesa de torneamento e da troca automática de cabeças para alternar automaticamente entre a potente cabeça de fresamento e a cabeça de torneamento extremamente rígida.
